YAMAHA YS24+YS12F(加背包）
產品分類： SMT整線方案
產品應用：
訂購熱線：13823595182
整線設備清單：左到右（上板機→德森1008全自動印刷機→中緯智能在線SPI→接駁臺→YS24貼片機→接駁臺→YS12F加背包貼片機→接駁臺→凱泰8溫區回流焊→五洲視覺在線AOI→下板機）
整線方案配置每小時理論92000CHP.投資整線資金在200萬。
可貼裝多種元器件：各種電阻、電容、IC、BGA、QFP、CFP、μBGA
●最大PCB板700X460MM，適用各種PCB板，軟性線路板，鋁基板。
●滿足國內電子廠、SMT加工廠、LED應用廠商，LED燈具廠商貼裝LED3528，5050，3014，0402，0603、0805、1206、1210，1W大功率，3W大功率，IC等器件、封裝器件二級管、三極管等，有效的提高了貼裝的精度和效率，節省大量人工成本。
1、LED燈類：LED球泡燈、LED射燈、LED車燈、LED天花燈等。
2、亮化類：LED洗墻燈條、數碼管、護攔管、LED彩虹燈等。
3、屏類：LED表貼顯示屏、LED模組等
4、大功率LED燈類：LED遂道，路燈、射燈、車燈、LED臺燈、1W～3W平面、球面、雙峰LED等。
5、電子產品類：電腦主板、MP3主板、電源主板、LED燈電源板、LED電源，LED驅動，LED模組，LED顯示屏等。
整線設備清單：左到右（上板機→德森1008全自動印刷機→中緯智能在線SPI→接駁臺→YS24貼片機→接駁臺→YS12F加背包貼片機→接駁臺→凱泰8溫區回流焊→五洲視覺在線AOI→下板機）
YAMAHA YS24:
-
72,000CPH(0.05sec/CHIP) 卓越的貼裝能力
新開發的雙段輸送臺
-
34kCPH/㎡
世界頂級面積生產率
-
L700×W460mm 對應超大型基板
-
對應雅馬哈雙搬運軌道系統
-
120 最大供料器數
-
0402～32×32mm對應元件
YAMAHA YS12F:
-
20,000CPH (相當于0.18秒 / CHIP)的貼裝性能
-
具有卓越的對應能力*
可對應0402～45×100mm元件
-
對應大型基板、L尺寸 L510×W460mm
-
多種類的盤式包裝元件、也對應自動交換式
托盤供給裝置(ATS15)
-
內置式割帶器
※□32mm以上需要安裝專用吸嘴組件
德森印刷機1008：
印刷周期（不含印刷時間） ＜8S
精 度 印刷精度 ±0.025mm
重復精度 ±0.01mm
網框固定 氣缸 Air Valve
網 框 網框尺寸 470*380-737*737mm
網框調整 自動 Automatic
平 臺 平臺調整范圍 X:±4mm
Y:±6mm
PCB PCB(印刷)尺寸 50*50-400*340mm
PCB厚度 0.4-5mm
平臺調整角度 ±2o
運 輸 傳送方向 左-右；右-左；左-左；右-右 L-R, R-L, L-L, R-R
傳送速度 步進馬達，100-1500mm/s可編程調節
PCB重量 0-3kg
傳送高度 900±40mm
傳送寬度 50-340mm
SMEMA接口 標準 Standard
脫模PCB 三段脫模,脫模速度(0.01-20mm/s)脫模距離軟件可調
錫膏檢測 2D檢測（可選項）
工作條件 電壓要求 AC:220±10％,50/60HZ-1￠
功率 3KW
氣壓要求 4.5-6Kg/cm
外觀尺寸 1140*1360*1500mm
中緯中能在線SPI:
凱泰回流焊8溫區：
獨特先進長壽的加熱系統
1.采用世界領先的微循環技術，把整個爐膽分為3232個獨立的小區。與小循環結構比較，由于小循環結構其熱風從吹風口吹出后要經過一個爐膛的距離才會被爐膛四周的回風口回收回去，而在回收的過程中，又不斷的與爐膛其他出風口吹出的氣體發生干擾，導致每一塊PCB上的溫度曲線不斷發生波動，使其焊接精度受到影響。而微循環熱風系統是多少個點噴氣，就有多少個點回收的技術，通俗的說就是每一個出風口周圍就是它自己的回風口，這樣就大大的保證爐內溫度的均勻，，板面在受熱時因為不會產生類似小循環因為回風過程長而產生的折射風流，陰影現象。所以PCB焊接受熱時溫度曲線精度非常高，非常適合無鉛工藝空間窗口小的元件焊接。
2.上下獨立加熱模組，獨立熱風循環，雙焊接區或三焊接區設置。
3.各溫區因采用模塊化設計，耐高溫長軸熱風馬達和高熱能鎳鉻發熱絲。從室溫到恒溫小余20分鐘。
4.抽屜式發部件結構：此結構維修十分方便快捷，15分鐘可實現完整的更換工作。傳統的發熱架最快也需要2個小時。（傳統的發熱部件維修時需要拆掉網帶，導軌等。不但耽誤時間，還會造成機器的損傷。）
可靠平穩的傳輸系統
1.對稱雙槽導軌，耐高溫不變形，吸熱量小。標配鏈條、網鏈同步等速并行運輸，可選雙導軌運輸系統或中央支撐系統。
2.調寬采用三段同步調寬結構，兩端設有導軌熱膨脹自動延伸裝置，有效保證導軌平行，防止掉板、卡板的發生，免清洗，易調節。
3.電腦控制自動加油系統，可根據運輸速度及機器狀態自動加油，流量可調。
4.自動調寬系統采用閉環PID控制，可根據電腦輸入的參數自動調到需要的寬度，精確度可達0.2mm.
5.UPS斷電保護功能，保證PCB板突然斷電后能正常輸出，不受損壞。
穩定可靠的電氣控制系統
1.控制系統采用PLC，上位機采用名牌電腦，配正版Windows XP操作系統和15寸液晶顯示器，穩定可靠。
2.控制軟件功能強大，具有靈活的工藝參數控制和溫度曲線測試功能，中英文操作界面可隨時切換。
3.采用WOGO接線端子；電氣元件全部采用進口品牌，所有信號線屏蔽處理。
4.溫度模塊自整定，冷端自動補償，溫度控制在±1℃。
冷卻及便捷助焊劑回收系統
1.強制冷卻系統采用兩段強制運風冷卻溫區，滿足無鉛制程；冷卻曲線平滑、無突變，充分熱交換，冷卻速率最大可達-5℃/S.
2.助焊劑收集系統，可長期保持爐膛清潔，廢氣排放更加環保。氮氣爐分離后的氣體可循環使用，以節約氮氣。
3.無濾芯設計，清潔非常方便。

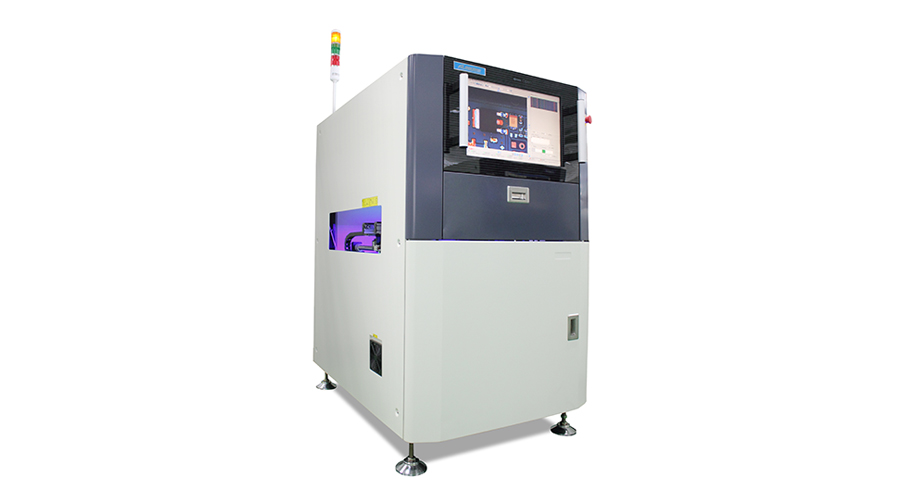

神州視覺在線AOI：
